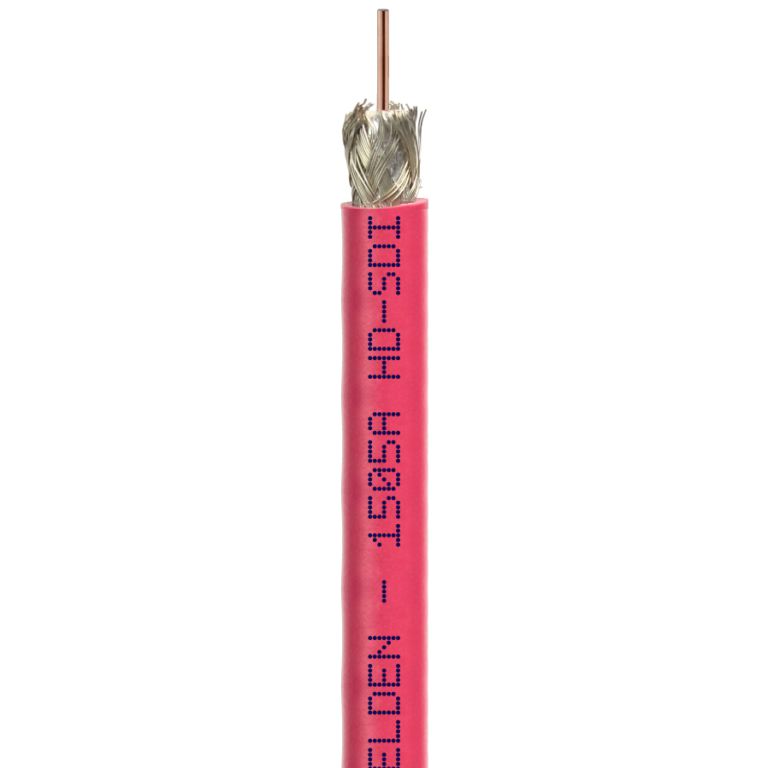

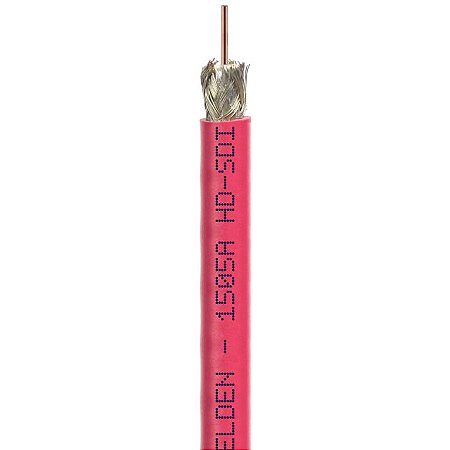

CABO COAXIAL BELDEN 1505A RG 59 HD SDI

Código: 198 Marca: Belden

Para mais informações entre em contato conosco através do telefone (11) 3280-2008 ou através do Fale Conosco

Cotar por E-mail Estoque: Disponível

1505A

75 Ohm SDI Coax, RG-59, 20 AWG BC Sólido, Foil + 95% TC Braid, PVC Jkt, CMR

75 Ohm SDI Coax, RG-59, 20 AWG Sólido Condutor de Cobre Nu, Isolamento PE, Folha + 95% Cobre Estanhado Braid Shield, Revestimento de PVC, CMR

Especificações

Aplicações Adequadas	Vídeo digital, UHDTV de 6 Gb/s, HD-SDI 1080p

Tipo de RG	59

Tamanho	encalhe	Nom. Diâmetro	Material
20 AWG	Sólido	0,032 em	BC - Cobre Nu

Material	Nom. Diâmetro de isolamento	Código de cores
PE - Polietileno (espuma)	0,145 pol. (3,68 mm)	Branco

Camada	Tipo de escudo externo	Material	Nome comercial do material	Cobertura
1	Fita	Trilaminado (Alúmen+Poli+Alúmen)	Duofoil®	100%
2	Trança	Cobre Estanhado (TC)		95%

Material	Nom. Diâmetro
PVC - Policloreto de Vinila	0,233 pol. (5,92 mm)

Diâmetro total do cabo (nominal)	0,233 pol. (5,92 mm)

Frequência	mín. Perda de retorno
5 - 1600 MHz	23 dB
1600 - 4500 MHz	21 dB
4500 - 6000 MHz	15 dB

Frequência	Nom. Atenuação
1 MHz	0,3 dB/100 pés
3,58 MHz	0,6 dB/100 pés
5 MHz	0,63 dB/100 pés
6 MHz	0,69 dB/100 pés
7 MHz	0,74 dB/100 pés
10 MHz	0,9 dB/100 pés
12 MHz	0,91 dB/100 pés
25 MHz	1,3 dB/100 pés
