CABO LCF 78-50JL LITE ALUMINIO RFS KMP

Código: 143 Marca: RFS

Para mais informações entre em contato conosco através do telefone (11) 3280-2008 ou através do Fale Conosco

Cotar por E-mail Estoque: Disponível

LCF78-50JFNL

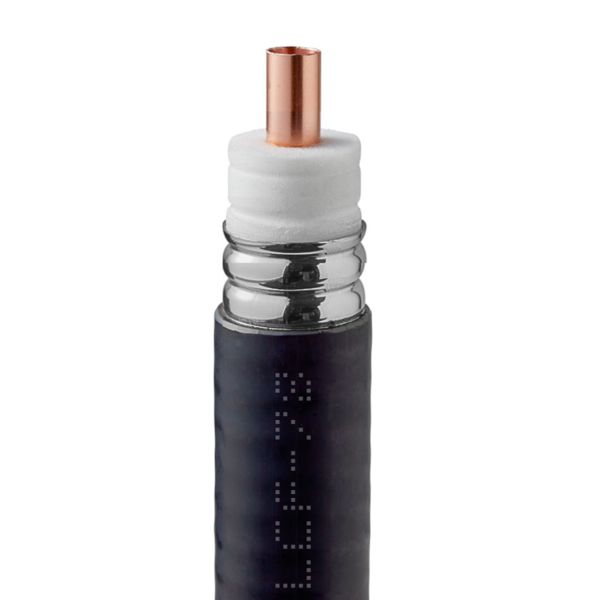

7/8" CELLFLEX® Lite Cabo coaxial de espuma dielétrica de baixa perda

CELLFLEX ® Lite 7/8" cabo flexível de baixa perda

CARACTERÍSTICAS / BENEFÍCIOS

Atenuação ultra baixa
A atenuação ainda mais reduzida do cabo coaxial de atenuação premium CELLFLEX® resulta em uma transferência de sinal extremamente eficiente em seu sistema de RF, especialmente em altas frequências.
Blindagem completa
O condutor externo sólido do cabo coaxial CELLFLEX® cria uma blindagem RFI/EMI contínua que minimiza a interferência do sistema.
Baixo VSWR
As versões especiais de baixo VSWR dos cabos coaxiais CELLFLEX® contribuem para o baixo ruído do sistema.
Excelente desempenho de intermodulação
Os condutores internos e externos sólidos do cabo coaxial CELLFLEX® praticamente eliminam os intermods. O desempenho da intermodulação também é confirmado com equipamentos de última geração na fábrica da RFS.
Classificação de alta potência
Devido à sua baixa atenuação, excelentes propriedades de transferência de calor e materiais dielétricos com temperatura estabilizada, o cabo CELLFLEX® oferece uma vida operacional segura de longo prazo em altos níveis de potência de transmissão.
Ampla gama de aplicações
As áreas típicas de aplicação são: linhas de alimentação para antenas de micro-ondas terrestres e de transmissão, celulares sem fio, estações base PCS e ESMR, cabeamento de conjuntos de antenas e interconexões de equipamentos de rádio.
Atende ou excede: IEC 60754-1, -2; IEC 60332-1-1, -2;IEC 61034-1, -2; IEC 60332-3-24 (anteriormente IEC 60332-3-C)

Links de Documentos Externos

Características técnicas

FORMULÁRIOS
Formulários		Linha de alimentação principal, destinada ao uso interno

ESTRUTURA
Tamanho		7/8
Diâmetro interno do condutor	mm (pol.)	9,05 (0,356)
Material do Condutor Interno		Tubo de cobre
Diâmetro Dielétrico	mm (pol.)	21,5 (0,846)
Material Dielétrico		Polietileno Espuma
Diâmetro do Condutor Externo	mm (pol.)	25,2 (0,992)
Material do Condutor Externo		Alumínio Corrugado
Diâmetro da Jaqueta	mm (pol.)	27,8 (1,094)
Material da Jaqueta		Polietileno preto, enchimento de metalhidroxite

TESTE E AMBIENTAL
Desempenho de fogo		Retardador de chama, LS0H
Especificações da Jaqueta Retardante de Chamas		Atende/Excede: IEC 60754-1, -2; IEC 60332-1, -3.C; UL 1581; UL 1666; NEC tipo CATVR
Temperatura de instalação	°C(°F)	-25 a 60 (-13 a 140)
Temperatura de armazenamento	°C (°F)	-70 a 85 (-94 a 185)
Temperatura de Operação	°C(°F)	-50 a 85 (-58 a 185)

ESPECIFICAÇÕES ELETRICAS
Impedância	Ω	50 +/- 1
Frequência Máxima	GHz	5
Velocidade	%	88
Capacitância	pF/m (pF/pé)	75 (22,9)
Indutância	uH/m (uH/pés)	0,188 (0,057)
Classificação de potência de pico	kW	85
Tensão de pico de RF	volts	2920
jaqueta faísca	Volt RMS	8000
Resistência CC do Condutor Interno	Ω/1000 m (Ω/1000 pés)	2,04 (0,62)
Resistência CC do Condutor Externo	Ω/1000 m (Ω/1000 pés)	1,42 (0,43)
Desempenho de Perda de Retorno (VSWR)		Padrão 20dB (1.222) / Premium 23/24dB (1.152/1.135) em frequências especificadas
Fase Estabilizada		Cabos e conjuntos com estabilização de fase e com correspondência de fase estão disponíveis mediante solicitação.
Temperatura e Potência		Padrão

ESPECIFICAÇÕES MECÂNICAS
Peso do Cabo, Nominal	kg/m (lb/pé)	0,32 (0,215)
Raio Mínimo de Curvatura, Dobra Simples	mm (pol.)	120 (5)
Raio mínimo de curvatura, dobras repetidas	mm (pol.)	250 (10)
Momento de Flexão	Nm (lb-ft)	13 (10)
Resistência à tracção	N (lb)	1440 (324)
Espaçamento recomendado/máximo do grampo	m (ft)	0,8/1 (2,75/3,25)

ATENUAÇÃO A 20°C (68°F) E CLASSIFICAÇÃO DE POTÊNCIA A 40°C (104°F)
Frequência, MHz	dB por 100m	dB por 100 pés	Potência, kW
1	0,12	0,04	89,87
100	1.22	0,37	8.66
200	1,75	0,53	6.02
450	2.71	0,83	3,90
700	3,45	1.05	3.06
800	3.71	1.13	2,85
900	3,96	1.21	2.67
1800	5.86	1,79	1,80
2000	6.23	1,90	1,69
2200	6.59	2.01	1,60
2400	6,93	2.11	1.52
2700	7.43	2.26	1.42
3000	7.91	2.41	1.34
3500	8.67	2.64	1.22
4000	9h40	2.86	1.12
5000	10.77	3.28	0,98
