CABO SCF 12-50JA COBRE RFS

CABO SCF 12-50JA COBRE RFS

Código: 145 Marca:

Para mais informações entre em contato conosco através do telefone (11) 3280-2008 ou através do Fale Conosco

Cotar por E-mail Estoque: Disponível

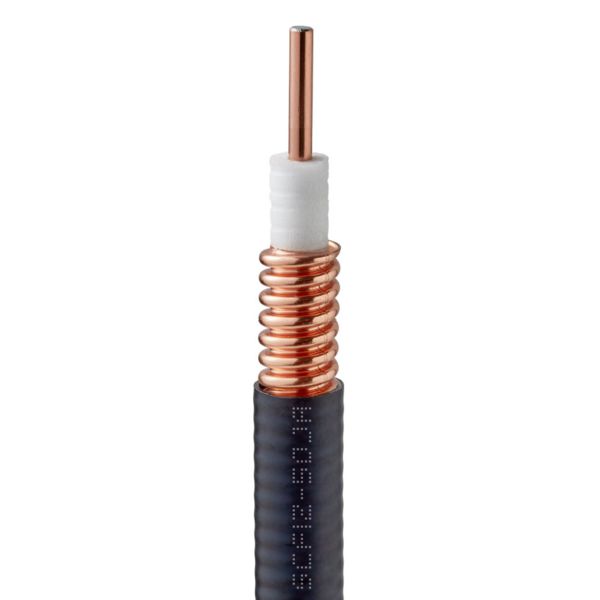

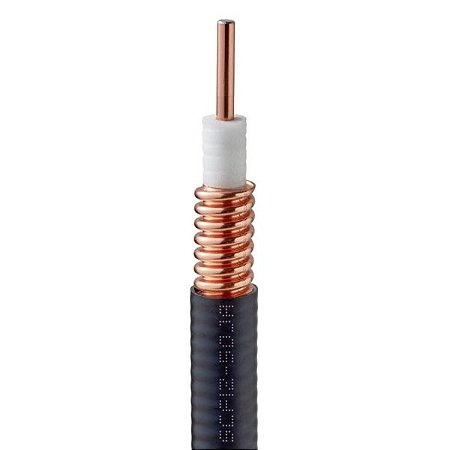

SCF12-50J 1/2" CELLFLEX®

Cabo coaxial de espuma dielétrica superflexível



CELLFLEX® 1/2" cabo superflexível

CARACTERÍSTICAS / BENEFÍCIOS

  • Atenuação ultra baixa

A atenuação reduzida do cabo coaxial CELLFLEX® resulta em transferência de sinal extremamente eficiente em seu sistema de RF, especialmente em altas frequências.

  • Blindagem completa

O condutor externo sólido do cabo coaxial CELLFLEX® cria uma blindagem RFI/EMI contínua que minimiza a interferência do sistema.

  • Baixo VSWR

As versões especiais de baixo VSWR dos cabos coaxiais CELLFLEX® contribuem para o baixo ruído do sistema.

  • Excelente desempenho de intermodulação

Os condutores internos e externos sólidos do cabo coaxial CELLFLEX® praticamente eliminam os intermods. O desempenho da intermodulação também é confirmado com equipamentos de última geração na fábrica da RFS.

  • Classificação de alta potência

Devido à sua baixa atenuação, excelentes propriedades de transferência de calor e materiais dielétricos com temperatura estabilizada, o cabo CELLFLEX® oferece vida operacional segura de longo prazo em altos níveis de potência de transmissão.

  • Ampla gama de aplicações

As áreas típicas de aplicação são: linhas de alimentação para antenas de micro-ondas terrestres e de transmissão, celulares sem fio, estações base PCS e ESMR, cabeamento de conjuntos de antenas e interconexões de equipamentos de rádio

Links de Documentos Externos

Notas

Características técnicas

INFORMAÇÃO
Formulários   Jumpers OEM, transições de alimentação principal para equipamentos, linhas de GPS, destinadas ao uso externo

ESTRUTURA
Tamanho   1/2
Diâmetro interno do condutor mm (pol.) 3,6 (0,142)
Material do Condutor Interno   Fio de alumínio revestido de cobre
Diâmetro Dielétrico mm (pol.) 9,3 (0,366)
Material Dielétrico   Polietileno Espuma
Diâmetro do Condutor Externo mm (pol.) 12,3 (0,484)
Material do Condutor Externo   cobre ondulado
Diâmetro da Jaqueta mm (pol.) 13,7 (0,539)
Material da Jaqueta   Polietileno preto

TESTE E AMBIENTE
Fase Estabilizada

Cabos e acessórios com estabilização de fase e com correspondência de fase estão disponíveis mediante solicitação.
Conformidade

DIN EN ISO 9001:2015

ISO 14001:2015

RoHS 2011/65/EU - China RoHS SJ/T 11364-2006

REACH (EC 1907/2006)

UL1581 - Jaqueta resistente a UV

IEC 60754-1/-2
Temperatura de instalação °C(°F) -40 a 60 (-40 a 140)
Temperatura de armazenamento °C (°F) -70 a 85 (-94 a 185)
Temperatura de operação °C(°F) -50 a 85 (-58 a 185)

ESPECIFICAÇÕES ELETRICAS
Impedância Ω 50 +/- 1
Frequência Máxima GHz 10.6
Velocidade % 77
Capacitância pF/m (pF/pé) 86 (26)
Indutância uH/m (uH/pés) 0,215 (0,066)
Classificação de potência de pico kW 24
Tensão de pico de RF volts 1550
jaqueta faísca Volt RMS 5000
Resistência CC do Condutor Interno Ω/1000 m (Ω/1000 pés) 2,97 (0,9)
Resistência CC do Condutor Externo Ω/1000 m (Ω/1000 pés) 6,5 (1,98)
Intermodulação Passiva PIM min. dBc -160
Desempenho de Perda de Retorno (VSWR)   Padrão 20dB (1.222) / Premium 23/24dB (1.152/1.135) em frequências especificadas

ESPECIFICAÇÕES MECÂNICAS
Peso do Cabo, Nominal kg/m (lb/pé) 0,135 (0,09)
Raio mínimo de curvatura, dobras repetidas mm (pol.) 32 (1.3)
Momento de Flexão Nm (lb-ft) 2,5 (1,84)
Resistência à tracção N (lb) 650 (146)
Espaçamento recomendado/máximo do grampo m (ft) 0,3/0,5 (1/1,64)



ATENUAÇÃO @ 20°C (68°F) E CLASSIFICAÇÃO DE POTÊNCIA @ 40°C (104°F)
Frequência, MHz dB por 100m dB por 100 pés Potência, kW
1 0,31 0,1 22.6
100 3.21 0,98 2.20
200 4,60 1,40 1.54
450 7.04 2.14 1,00
700 8.91 2.71 0,79
800 9.57 2,92 0,74
900 10.2 3.11 0,69
1800 14.93 4,55 0,47
2000 15.83 4,83 0,45
2200 16.70 5.09 0,42
2400 17.54 5.35 0,40
2700 18.75 5.72 0,38
3000 19.91 6.07 0,35
3500 21.75 6.63 0,32
4000 23h50 7.16 0,30
5000 26,78 8.16 0,26
10600 42.14 12.85 0,17
