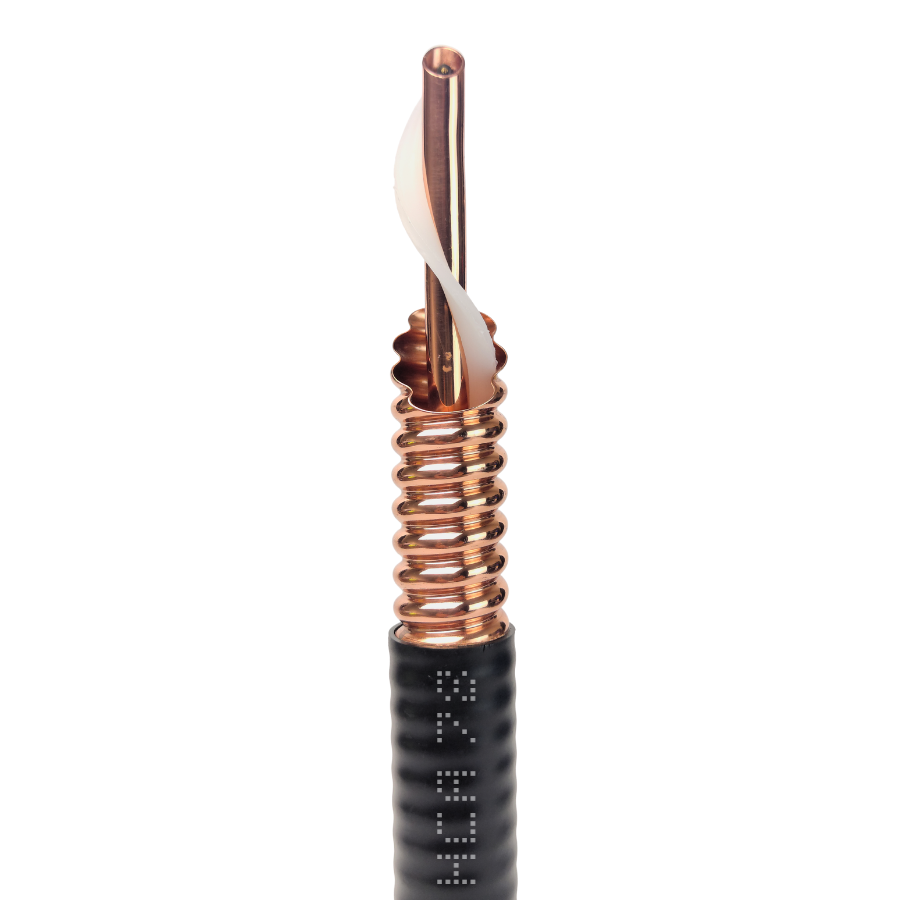

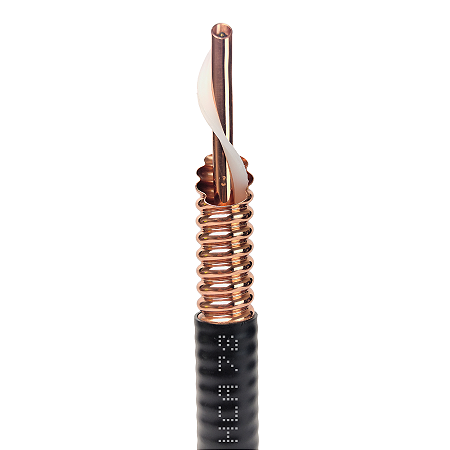

CABO HCA 7/8-50J RFS

Código: 144 Marca: RFS

Para mais informações entre em contato conosco através do telefone (11) 3280-2008 ou através do Fale Conosco

Cotar por E-mail Estoque: Disponível

HCA78-50J

7/8" HELIFLEX ® Cabo coaxial dielétrico a ar

HELIFLEX® 7/8" cabo dielétrico de ar de baixa perda

CARACTERÍSTICAS / BENEFÍCIOS

Baixa atenuação
A baixa atenuação do cabo coaxial HELIFLEX® resulta em transferência de sinal altamente eficiente em seu sistema de RF.
Blindagem completa
O condutor externo sólido do cabo coaxial HELIFLEX® cria uma blindagem RFI/EMI contínua que minimiza a interferência do sistema.
Baixo VSWR
As versões especiais de baixo VSWR dos cabos coaxiais HELIFLEX® contribuem para o baixo ruído do sistema.
Excelente desempenho de intermodulação
Os condutores internos e externos sólidos do cabo coaxial HELIFLEX® praticamente eliminam os intermods. O desempenho da intermodulação também é confirmado com equipamentos de última geração na fábrica da RFS.
Classificação de alta potência
Devido à sua baixa atenuação, excelentes propriedades de transferência de calor e
materiais dielétricos com temperatura estabilizada, o cabo HELIFLEX® oferece vida operacional segura de longo prazo em altos níveis de potência de transmissão.
Ampla gama de aplicações
As áreas típicas de aplicação são: linhas de alimentação para antenas de micro-ondas terrestres e de transmissão, celulares sem fio, estações base PCS e ESMR, cabeamento de conjuntos de antenas e interconexões de equipamentos de rádio.

Cabo Coaxial Dielétrico de Ar HELIFLEX® de 7/8"

Links de Documentos Externos

Características técnicas

FORMULÁRIOS
Formulários		Comunicação sem fio	TV e rádio	Defesa HF	Rádio móvel	Soluções de cabos

ESTRUTURA
Tipo de cabo		Ar-Dielétrico, Corrugado
Tamanho		7/8
Jaqueta Opção		Preto
Diâmetro interno do condutor	mm (pol.)	9 (0,35)
Material do Condutor Interno		Tubo de cobre
Diâmetro Dielétrico	mm (pol.)	20,2 (0,79)
Material Dielétrico		Espaçador helicoidal de polietileno
Diâmetro do Condutor Externo	mm (pol.)	25,5 (1)
Material do Condutor Externo		cobre ondulado
Diâmetro da Jaqueta	mm (pol.)	28 (1.103)
Material da Jaqueta		Polietileno, PE

TESTE E AMBIENTAL
Desempenho de fogo		sem halogênio
Especificações da Jaqueta Retardante de Chamas		Atende aos requisitos de acordo com: IEC60754-1, IEC60754-2
Temperatura de instalação	°C(°F)	-40 a 60 (-40 a 140)
Temperatura de armazenamento	°C (°F)	-70 a 85 (-94 a 185)
Temperatura de operação	°C(°F)	-50 a 85 (-58 a 185)

ESPECIFICAÇÕES ELETRICAS
Impedância	Ω	50 +/- 0,5
Frequência Máxima	GHz	3
Velocidade	%	93
Capacitância	pF/m (pF/pé)	71 (21,6)
Indutância	uH/m (uH/pés)	0,178 (0,054)
Classificação de potência de pico	kW	73
Tensão de pico de RF	volts	2700
jaqueta faísca	Volt RMS	8000
Resistência CC do Condutor Interno	Ω/1000 m (Ω/1000 pés)	1,1 (0,34)
Resistência CC do Condutor Externo	Ω/1000 m (Ω/1000 pés)	0,88 (0,27)
Desempenho de Perda de Retorno (VSWR)		Padrão
mín. Perda de Retorno (Máx. VSWR)	dB (VSWR)	Típico 20,8 dB (1,2 VSWR) ou melhor dentro das bandas de operação da maioria das faixas de frequência globais. Prêmio também disponível. Entre em contato com a fábrica para obter opções em sua banda de frequência específica.
Fase Estabilizada		Cabos e conjuntos com estabilização de fase e com correspondência de fase estão disponíveis mediante solicitação.
Temperatura e Potência		Padrão

ESPECIFICAÇÕES MECÂNICAS
Peso do Cabo, Nominal	kg/m (lb/pé)	0,68 (0,46)
Raio Mínimo de Curvatura, Dobra Simples	mm (pol.)	100 (4)
Raio mínimo de curvatura, dobras repetidas	mm (pol.)	250 (10)
Momento de Flexão	Nm (lb-ft)	27 (20)
Resistência à tracção	N (lb)	1600 (360)
Espaçamento recomendado/máximo do grampo	m (ft)	0,5/0,9 (1,8/3)

ATENUAÇÃO A 20°C (68°F) E CLASSIFICAÇÃO DE POTÊNCIA A 40°C (104°F)
Frequência, MHz	dB por 100m	dB por 100 pés	Potência, kW
0,5	0,08	0,03	73
1	0,12	0,04	73
1,5	0,14	0,04	70,90
2	0,16	0,05	61,40
10	0,37	0,11	27h30
20	0,52	0,16	19h20
30	0,64	0,19	15,70
50	0,83	0,25	12.10
88	1.10	0,34	9.11
100	1.18	0,36	8.49
108	1.23	0,37	8.15
150	1,45	0,44	6.92
174	1,57	0,48	6.39
200	1,69	0,51	5,94
300	2.08	0,63	4,84
400	2.42	0,74	4.17
450	2.57	0,79	3,93
500	2.72	0,83	3.71
