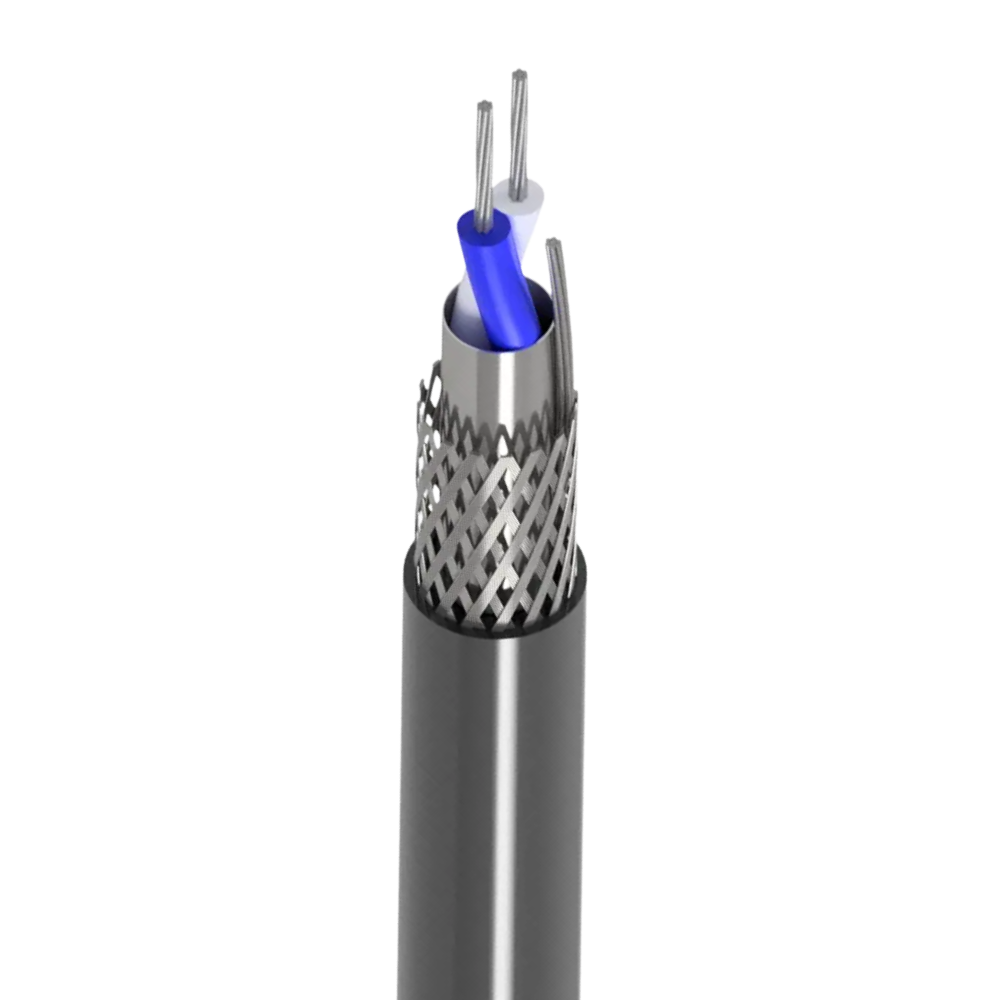

CABO RS485 / MODBUS 2x22AWG SN ANTI-UV 120 Ohms

CABOS RS485 - CABCOM

O cabo RS-485 Modbus da Datalink é projetado para comunicação de dados em redes industriais e automação, oferecendo alto desempenho e confiabilidade. Sua construção conta com 2 vias, garantindo uma transmissão eficiente de sinais diferenciais. Possui impedância de 120 ohms, ideal para aplicações RS-485, reduzindo interferências e reflexos no sinal.

Para maior durabilidade em ambientes externos, o cabo conta com proteção anti-UV, evitando degradação causada pela exposição ao sol. Além disso, sua estrutura double shield (blindagem dupla) assegura excelente imunidade contra ruídos eletromagnéticos, tornando-o ideal para aplicações em ambientes industriais sujeitos a interferências.

Este cabo é indicado para redes Modbus, sistemas de automação, CLPs e outras aplicações que exijam comunicação confiável e de longo alcance.

Vantagens:

• Alta resistência a interferências eletromagnéticas.
• Flexibilidade para facilitar a instalação.
• Gravação dupla da metragem na capa externa, otimizando o controle do estoque.
• Isolação em polietileno expandido (PEC), tecnologia exclusiva que reduz perdas e melhora o controle dimensional.
• Baixa capacitância, ideal para aplicações de longa distância.

Especificações Técnicas:

Condutores:

• Cobre eletrolítico mole, nu:
  • 22AWG (0,34mm²) – Classe 2
  • 24AWG – Classe 5 (versão Hi-Flex)

Isolação e Cores:

• Material: Polietileno Termoplástico Expanso (PEC).
• Cores das veias: Branco/Azul, Branco/Laranja, Branco/Verde e Branco/Marrom.

Blindagem:

• Fita de alumínio/poliéster + trança de fios de cobre estanhado.
• Condutor dreno estanhado (22AWG) em contato com a face aluminizada da fita.
• Cobertura mínima de 65% e 85% na versão Hi-Flex.

Cobertura Externa:

• PVC Preto (ST1 – 70°C), isento de metais pesados, anti-chamas e com aditivo anti-UV.
• Versão Hi-Flex disponível com cobertura em PVC preto emborrachado.

Modelos Disponíveis:

Valores dimensionais nominais, sujeitos a alterações sem aviso prévio.

Características Elétricas:

• Resistência elétrica máxima do loop a 20ºC:
  • 54 Ω/km (22AWG)
  • 90 Ω/km (24AWG)
• Impedância característica: 120 Ω ±15%
• Resistência elétrica de isolação mínima a 500V após 1 minuto: 2000 Mohm/km
• Teste de tensão entre condutores e blindagem: 1500 VCC por 1 minuto
• Capacitância mútua máxima a 1 MHz: 30 nF/km
• Atenuação nominal a 1 MHz: 1,66 dB/100m (cabo 22AWG)
• Velocidade de propagação nominal: 76%

Versões Sob Consulta:

Sob demanda, podemos fornecer modelos personalizados com:

• Condutores extra flexíveis (CL5) ou sólidos (CL1).
• Isolação em Polipropileno (PP - 90°C) ou XLPE.
• Cobertura em LSZH (Não Halogenado) ou PUR (poliuretano).

Versões híbridas, como RS485 + condutores de energia 18AWG.

Clique para consultar: Ficha Técnica
